初探Linux内核调试

这学期有操作系统实验课，第一课就是要求在Linux内核中实现一个系统调用，显示学号。 由于系统调用不能通过加内核模块来实现，因此必须要拉取内核源码并编译。 我想着正好我没有做过内核题，也没有配环境，于是决定借此机会配置一个可调试的内核。 作为Arch用户，直接到 kernel.org 下载当时最新的Linux源码包(6.14)。

编译

课程要求是要在华为云上，用aarch64的鲲鹏处理器，更改openEuler的源码并重新编译， 然后安装到云服务器中并在开机时选择对应的选项。这实在是太低效了！要给整个机器编译， 就意味着要加很多的驱动，而且云服务器配置不高，导致编译时间会很长。与其上云， 不如在本地调试。我直接编译x86_64的Linux，然后用qemu启动，那不是快多了？

调整内核的特性

为了缩短编译的时间，我希望尽可能减少要编译的特性，于是，我一开始选择了使用 tinyconfig，然后在这基础上用 menuconfig 添加一些看起来重要的选项加上。 然而，qemu并不能正常启动。没办法，我只能使用 defconfig，然后再减掉一些特性， 比如图形界面（直接使用-nographic启动内核）。别忘了把 kernel hacking 调试符号打开（使用/可以搜索）。

后面我又尝试了一次，调了几个小时，根据成功的配置，加上AI的帮助，从 tinyconfig 开始配，还是没成功，没有经验千万不要从 tinyconfig 开始！

busybox和qemu等工具Arch直接包管理提供，而且特性基本是全开的，不需要自己编译，特别爽。

write: 3种不一样的行为

在 dbgbgtf 师傅打刚刚过去的能源比赛时，他把strlen hijack到malloc， 之后strlen的结果会作为write的参数，作为size打印一个.rodata段的字符串。 由于此时size是非常非常大的，他期望pwntools中能看到很多很多的字符； 然而，现实结果却是无论size多大，始终打印0x1800个字节。这让我完全不能理解： 那个字符串离相邻最高的页边界还差不到0x2000字节，而不是刚好0x1800个， 为什么不把所有的页边界之前的字节全输出出来呢？于是写了点代码测试：

test.c

#include <stdio.h>
#include <fcntl.h>
#include <string.h>
#include <unistd.h>
extern long sys_write(int, void *, unsigned long);

int main(int argc, char **argv) {
    int fd;
    if (argc == 1)
        fd = 2;
    else if (!strcmp(argv[1], "/dev/null"))
        fd = open("/dev/null", O_WRONLY);
    else if (!strcmp(argv[1], "file"))
        fd = open("garbage", O_WRONLY | O_CREAT);
    else {
        printf("Usage: %1$s | %1$s /dev/null | %1$s file\n", argv[0]);
        return 1;
    }

    printf("fd = %d\n", fd);
    int cnt = sys_write(fd, "abc", 0x5000);
    printf("written: %#x\n", cnt);
    return 0;
}

write.s

    .file   "write.s"
    .intel_syntax noprefix
    .text
    .p2align 4
    .globl  sys_write
    .type   sys_write, @function
sys_write:
.LFB0:
    mov eax, 1
    syscall
    ret
.LFE0:
    .size   sys_write, .-sys_write
    .ident  "Rocket (Arch Linux 20250418)"
    .section    .note.GNU-stack,"",@progbits

1. fd = STDERR_FILENO，写入0x2800字节
2. fd -> /dev/null，写入0x5000字节
3. fd -> normal file，写入0x2fdc字节
4. close(fd)，写入-9(EBADF)字节

除去关闭fd后输出负数的case，剩下三个fd返回的数字都不一样，这令我十分困惑。 配置好内核调试符号，启动内核调试！

用Makefile加速内核调试启动

如果不考虑把文件映射到虚拟机中，那么每当我们修改了要运行的elf或者init脚本后， 就需要手动打包initramfs.cpio。用脚本来自动打包固然方便，但是如果源码未发生改变， 那便无需使用脚本来重复打包。正好， GNU Make 就是做这个事情的。 Make有依赖项一说，会根据产物及其依赖的修改时间决定是否需要重新编译， 正好符合“Lazy”的要求；而且写Makefile就像写函数，还能很方便的交给zsh分析并补全， 没有不用的道理。

Makefile的缩进只能用\t来区分层级，不能使用空格！vim在编辑Makefile时， 即使在.vimrc中指定了expandtab，也会自动关闭，请不要尝试自行打开， 否则在make的时候会显示没有分隔符而无法运行。

Makefile

GREEN := $(shell printf '\033[92m')
RESET := $(shell printf '\033[0m')
ifdef DEBUG
	QEMUOPT := -gdb tcp::1337
endif
all: cpio run

cpio: rootfs.cpio.gz
	@echo '$(GREEN)rootfs generated$(RESET)'

rootfs.cpio.gz: test initramfs/init
	cp $< initramfs
	cd initramfs && find . | cpio -H newc -ov --owner=0:0 | gzip > ../$@

test: test.c write.s
	gcc -o $@ -g -O2 $^ -Wl,--image-base 0x1000000 -no-pie
	@echo '$(GREEN)test updated$(RESET)'

run:
	qemu-system-x86_64 -kernel bzImage                 \
		-initrd rootfs.cpio.gz                         \
		-append "console=ttyS0 init=/init nokaslr"     \
		-nographic $(QEMUOPT)

debug: cpio
	qemu-system-x86_64 -kernel bzImage                 \
		-initrd rootfs.cpio.gz                         \
		-append "console=ttyS0 init=/init nokaslr"     \
		-gdb tcp::1337 -S                              \
		-nographic

gdb:
	read yama < /proc/sys/kernel/yama/ptrace_scope;     \
		if [[ $$yama -gt 0 ]] \
		then \
		    echo 0 | sudo tee /proc/sys/kernel/yama/ptrace_scope; \
		fi
	gdb vmlinux -x startup.gdb
.PHONY: all cpio run gdb debug

Makefile要点解析

1. cpio的参数--owner=0:0将设置cpio中文件的所有者为root，而非打包者。 当时有一道内核题就因为cpio权限没设好，poweroff是可写的，就可以把poweroff 换成打印flag的脚本来非预期。
2. 在内核中设置用户态程序断点需要知晓用户态程序断点的地址， 为了防止我们的elf和其他程序冲突，可以关闭PIE并设置程序基址，方便下固定断点。
3. 即使gdb访问的是gdbserver，要想使用vmmap仍然需要将ptrace_scope设为0。 使用以上命令在每次启动gdb调试时测试ptrace_scope的值，仅在必要时将其设置为0， 保证平时运行时host的安全。
4. qemu-system-x86_64后面跟的-S参数指示qemu在虚拟机启动时挂起， 等待调试器连接。

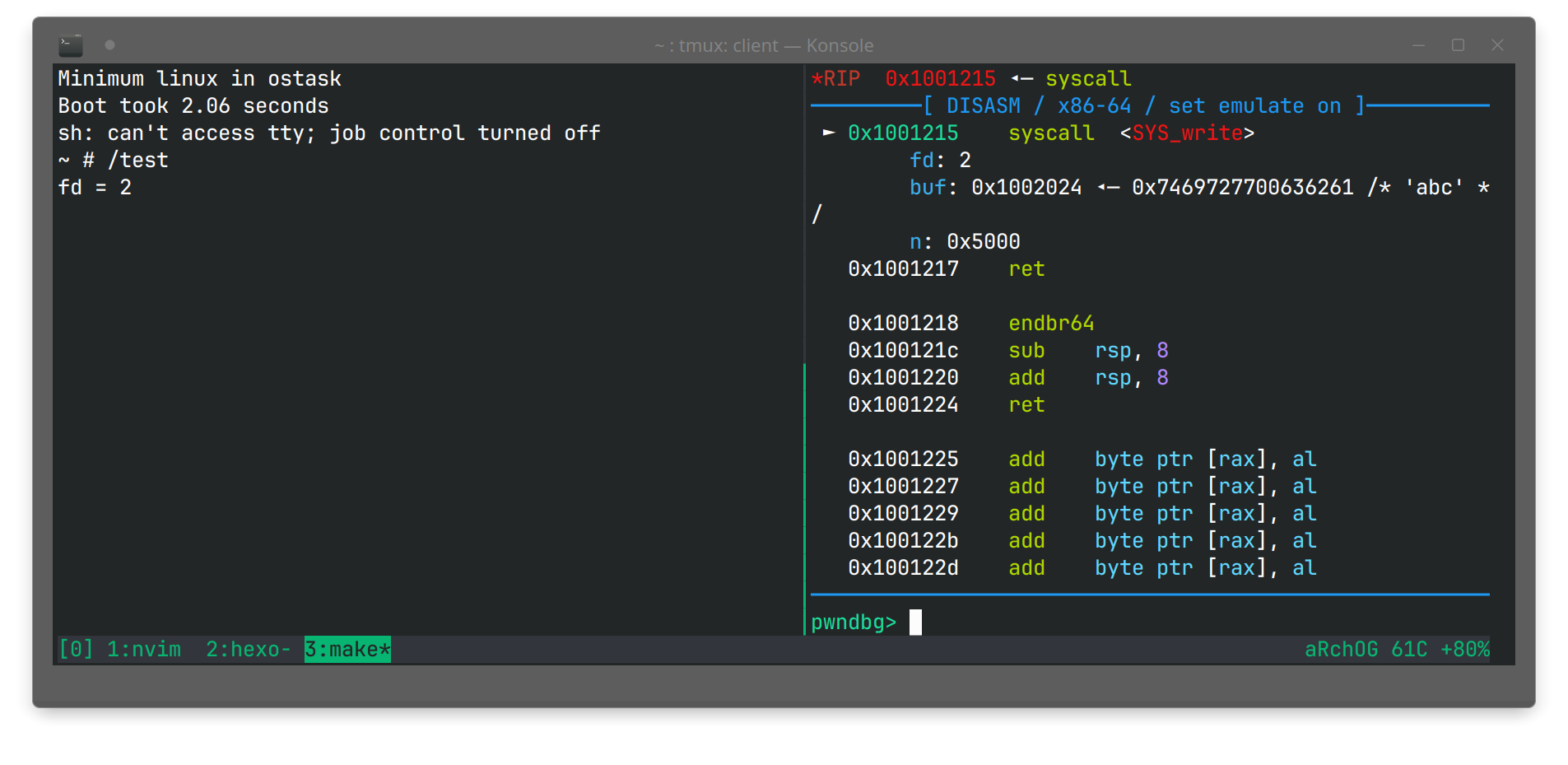

最后使用tmux切出两个窗口，左边make debug，右边make gdb就可以开始调试了。

调试内核syscall

使用objdump --disassemble=sys_write -M intel test取得syscall指令的地址， 复制下来以后就可以放进gdb里下断点，接着让虚拟机跑起来，并运行/test， 此时在syscall的地方si就可以进入内核系统调用函数了。

这三种情况都从ksys_write函数出发，由内核file结构体的函数指针开始分叉， 总结下来三种情况的执行链大致如下：

/proc/self/fd/2: console.write_iter -> redirected_tty_write -> file_tty_write -> iterate_tty_write
/dev/null:       null.write -> write_null
./garbage:       shmem.write_iter -> shmem_file_write_iter -> generic_perform_write -> copy_folio_from_iter_atomic

对于null设备，write_null直接返回请求写入的大小，没有其他任何处理， 因此请求写入多少就“写入多少”。对于普通文件，会尝试输出所有可写的字节， 即写入文件直到遇到内存边界。唯一比较特殊的就是tty，看以下函数实现， 可以看到当遇到内存边界时，直接退出循环了，没有写剩余字节：

linux/v6.14/source/drivers/tty/tty_io.c#L961

static ssize_t iterate_tty_write(struct tty_ldisc *ld, struct tty_struct *tty,
                                 struct file *file, struct iov_iter *from)
{
        ...
        chunk = 2048;
        ...
        /* Do the write .. */
        for (;;) {
                size_t size = min(chunk, count); // 如果剩余字节数大于0x800，那么每次写0x800

                ret = -EFAULT;
                if (copy_from_iter(tty->write_buf, size, from) != size)
                        break;

                ret = ld->ops->write(tty, file, tty->write_buf, size);
                if (ret <= 0)
                        break;
                written += ret;
                ...
        }
        if (written) {
                tty_update_time(tty, true);
                ret = written;
        }
out:
        ...
        return ret;
}

注意看第12行，copy_from_iter将用户空间缓冲区复制到内核缓冲区中， 返回复制的字节数。当没遇到内存边界时，copy_from_iter的返回值和size相等， 执行下面的ld->ops->write；但是遇到内存边界时，对于我们的情况来说， copy_from_iter的返回值是0x7dc，而size是0x800，两者不等，break跳出去， 结果就是页边界最后的0x7dc个字节复制了，但是没输出，最后只输出了0x2800字节。
